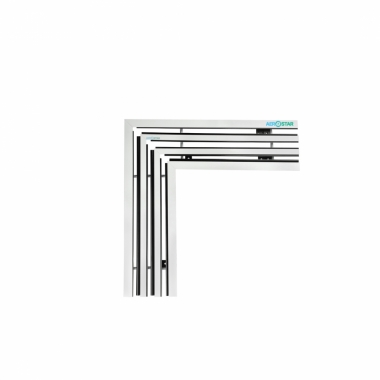

Щілинний Дифузор SDA

Призначення
Дані кутові елементи щілинних дифузорів SDA використовуються в припливно-витяжній вентиляції та в будь-яких системах кондиціювання повітря. Призначені для встановлення в стелю забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та витяжки повітря.

Конструкція та матеріали

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, залежно від моделі, може варіюватися від 1 до 6.

Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря у приміщенні.

Під час виготовлення Дифузорів використовується захисне декоративне покриття — порошкове фарбування. Стандартний колір забарвлення – білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу та ламелей у різні кольори відповідно до палітри RAL.

Виготовлення

Дифузори даної серії включають вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 1000 мм.

Стандартна довжина кутового елемента 500мм вимірюється по довжині (зовнішній) стороні.

Стандартний кут 90° (не вказується), якщо інший, пишеться в найменуванні.

Розмір H фіксований.

SDA-1 – h=50 мм – Дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.

Приклад замовлення та монтаж

SDA-1-0 (RAL-9016/9005) L=500 – з 1 -й щілиною, 0 - без бічних фланців (використовується як середній елемент при монтажі декількох щілинних Дифузорів в одну лінію по периметру). Колір рамки – білий, ламелі – чорний.

SDA+P-2-1 (RAL-9016/9016/< /strong>perf 9005) L=300 – з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (у комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Колір рамки – білий, ламелі – білі, перфорація – чорна.
