825Призначення
Дифузори призначені для горизонтального поширення повітря в різних напрямках, таким чином, що повітряний потік рівномірно розподіляється за поміщенням. Використовуються у припливно-витяжній вентиляції та системах кондиціювання повітря.
Конструкція та матеріали
Переформована лицева панель, виготовлена з високоякісної сталі.
DCc - панель із спрямованою перфорацією для кругового розподілу повітря з вихровим ефектом, отриманим на виході з Дифузора , підвищує ежекцію (збільшує швидкість змішування внутрішнього потоку з припливним).

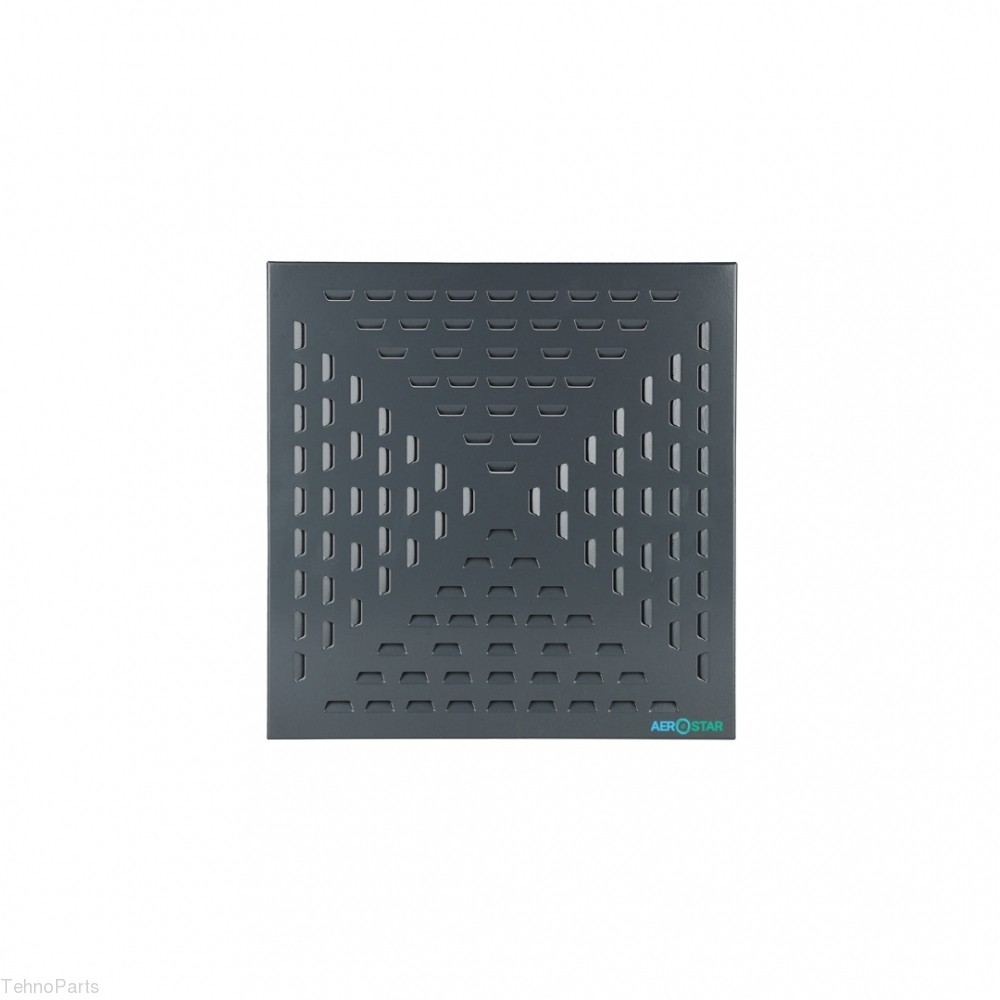

DCs – панель із спрямованою перфорацією для розподілу повітря в 4-х напрямках.
DCp – панель з круглою перфорацією d-5.0мм, має високий % живого перерізу.
DC+панель – панель Дифузору типу DCc і DCs із зовнішніми розмірами 595х595 (під комірку стелі типу « Армстронг»), розмір робочої поверхні задається замовником, але один із розмірів не повинен бути більш ніж 550мм.
Модифікації:
Для з'єднання панелі з Пленум-боксом існує два види кріплення:
- стандартне кріплення (приховане) за допомогою гвинтового з'єднання (монтажні отвори на бічних полицях);
- центральний (один отвір, розташований по центру Дифузора), у такому випадку потрібно замовляти Пленум-бокс з центральною планкою кріплення (Т-траверса), яка буде закріплена в пленумі і мати отвори з різьбленням. З'єднується за допомогою гвинта М5 (іде у комплекті).
Панелі Дифузорів покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища та запобігає передчасному зносу продукту. Стандартний колір забарвлення – білий, але за бажанням Клієнта можливе фарбування і в інший колір за каталогом RAL.
Виготовлення
За посадковими розмірами LxH з кроком 5мм
