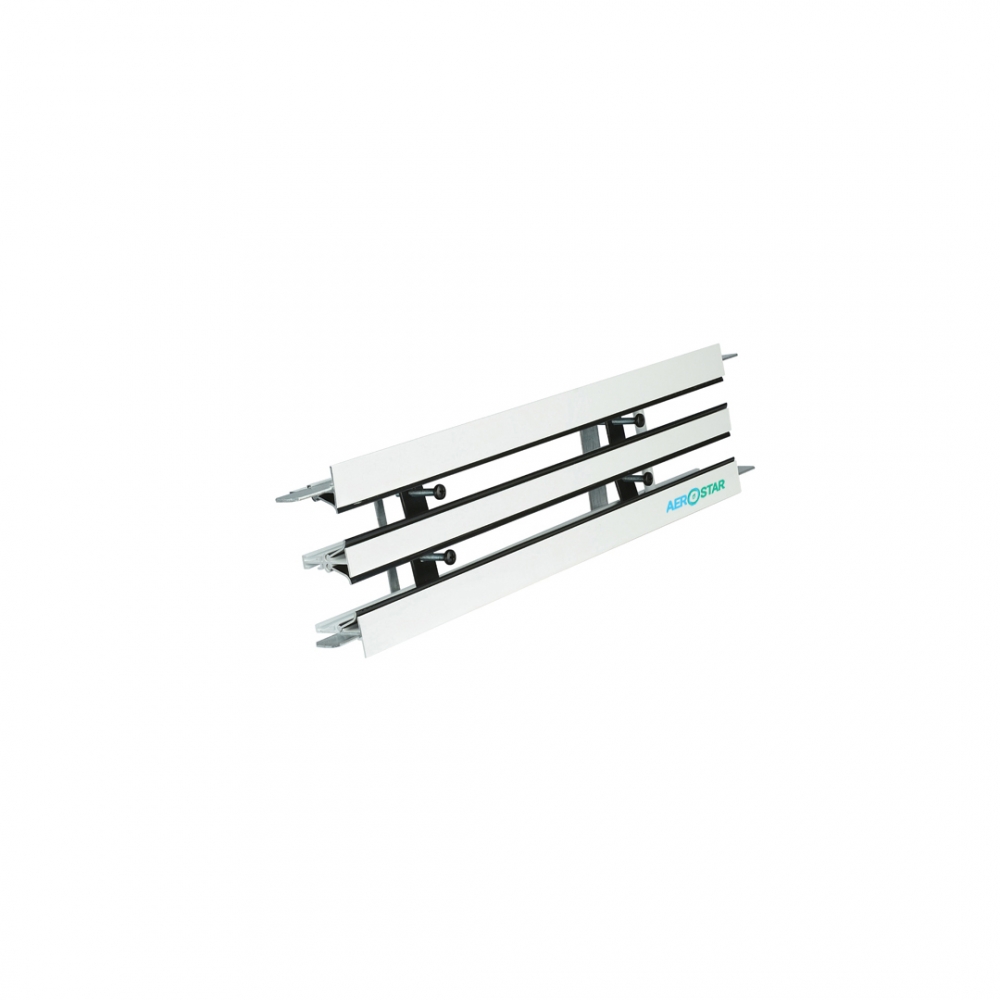

Щілинний Дифузор SD
Закрыть
Призначення
Дифузори SD використовуються в припливно-витяжній вентиляції та в будь-яких системах кондиціювання повітря. Призначені для встановлення у стінах та підвісних стелях забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та витяжки повітря.
Конструкція та матеріали
Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, залежно від моделі, може варіюватися від 1 до 6.
Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря у приміщенні. Можливе з'єднання кількох елементів, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини та форми.
Під час виготовлення Дифузорів використовується захисне декоративне покриття — порошкове фарбування. Стандартний колір забарвлення – білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу та ламелей у різні кольори відповідно до палітри RAL.
Виготовлення
Дифузори даної серії включають вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 2000 мм.
Розмір H фіксований.
SD-1 – h=50 мм – Дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.
Приклад замовлення та монтаж
SD-1-2 (RAL-9016/9005) L=500 – з 1-ю щілиною, 2 - з 2-ма бічними фланцями (закриті краї ). Застосовуються для елементів до 2 метрів. Колір рамки – білий, ламелі – чорний.
SD-2-1 (RAL-9016/9016) L=1000 – з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (у комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів понад 2 метри. Колір рамки – білий, ламелі – білий.
SD-3-0 (RAL-9016/9005) L=1500 – з трьома щілинами, 0 - без бічних фланців (використовується як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів понад 4 метри. Колір рамки – білий, ламелі – чорний.
Комплектація
- можливе постачання з Пленум-слот, виготовлений з оцинкованої сталі
- можливе постачання з перфорацією (+P)
- можливе постачання з демпфером (+D)
