Картонний лабіринтний фільтр 0,9x10
Картонний лабіринтний фільтр 0,75x10
Картонний лабіринтний фільтр 0,75x10 призначений для уловлювання фарбувального туману (твердих частинок: фарба, клей, гудрон, лак, прозорі покриття, порошки, тефлон тощо), використовуючи принцип інерційного руху.
Частинки фарби або пилу ударяються об внутрішні стінки фільтра, слідом за потоком повітря, що змінює напрям, і осідають, тим часом очищене повітря проходить, зберігаючи швидкість.
Гофрований фільтр має велику утримуючу здатність накопичувати відходи матеріалу і зберігати швидкість потоку повітря з високим показником класу очищення від фарби і клею.

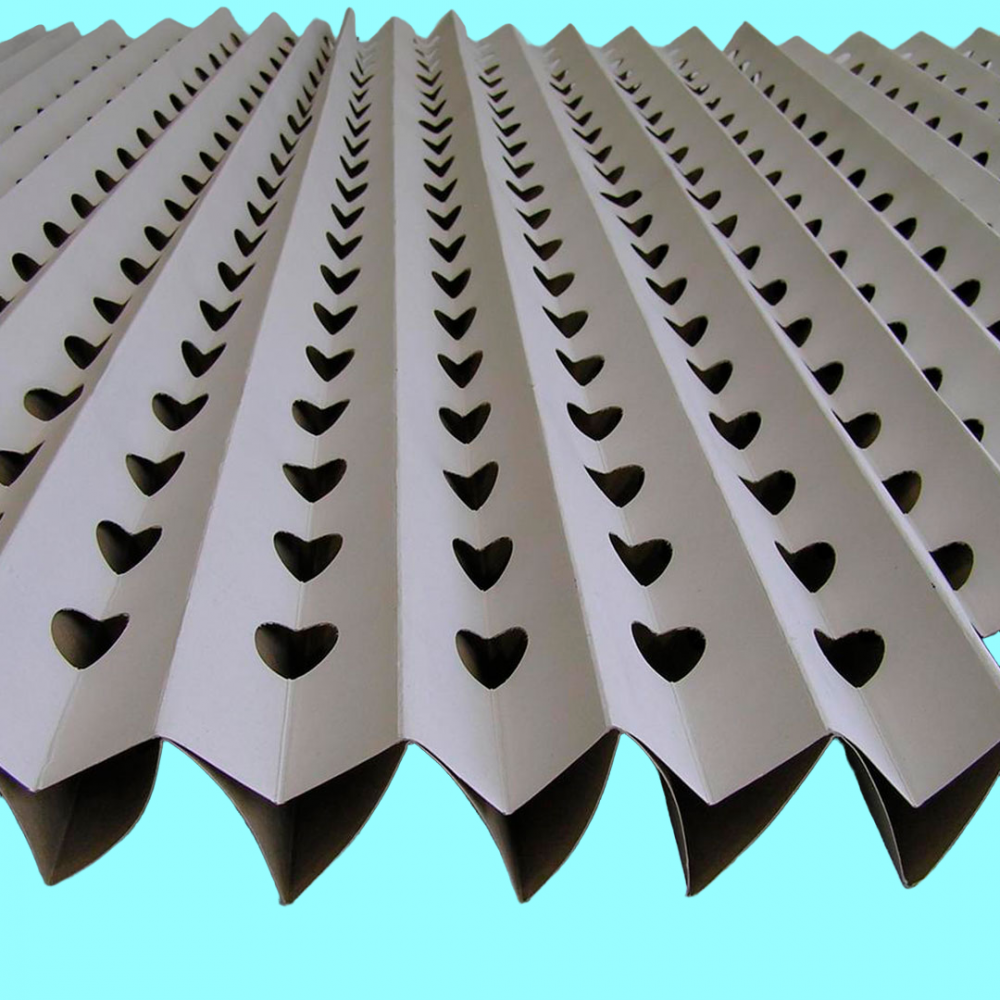

Фільтр складається з двох гофрованих листів картону, що мають перфорацію. Картон має певну жорсткість (щільністю 230 г/м3), до деформації здатний утримувати до 15 кг відходів на квадратний метр.
Процес виробництва фільтрів повністю автоматизований, гарантовано якість. У фільтрі виключено зсув складок, а довжина фільтра завжди відповідає зав'яленій виробником.
Фільтр виготовлений із спеціально обробленого картону, який забезпечує водостійкість та вогнестійкість відповідно до вимог директиви ATEX 94/9/CE.
ПЕРЕВАГИ:
- Спеціальна V-подібна форма та ідеальне розташування отворів утримує в 4-6 разів більше частинок матеріалу, так як поверхня фільтра не забивається.
- При заповненні швидкість потоку повітря зберігається, оскільки отвори залишаються вільними, а частинки налипають на бічні стінки, до заповнення.
- Ребро фільтр у розрізі.схема фільтр картонний схема фільтр картонний з фарбою в розрізі
Фільтр картонний лабіринтний найкраще рішення для використання в сухих фарбувальних кабінах. Простий в установці та заміні та має тривалий термін служби.
100% натуральний склад (склад піддається біологічному розкладанню) – перероблений картон і клей на водній основі. - Фільтр картонний має високу утримуючу здатність.
Зручний для транспортування та зберігання (вага коробки до 10 кг).
При наповненні утримуюча ефективність зберігається, його слід змінювати тільки в останній момент, на відміну від фільтрів типу скловолокно, який втрачає ефективність у міру насичення.
Лабіринтні (картонні) фільтри – матеріал попереднього очищення повітря в зонах фарбування. Місце встановлення гофрованого картонного фільтра – фронтальна поверхня фарбувальної камери.
Конструкція лабіринтного фільтра:
Конструктивно картонні фільтри є целюлозним гофрованим віялом. Так, фільтр із плісованого картону зроблений у вигляді двошарового картону з перфорацією. Між собою шари з'єднані в такому положенні, щоб комірки фільтрації складалися як літери "V".
Принцип утримування фарби в лабіринтом фільтрі.
Принцип простий, ґрунтується на інерційному русі повітря. Циклонний ефект чи так званий ефект "вентурі" забезпечує посилену ефективність руху повітряних мас. У процесі чого інерція мікрочастинок аерозолів та фарби з'єднується з високою локальною швидкістю всередині осередків фільтра. У результаті відпрацьована фарба осідає у глибині картонних осередків.
Переваги картонного фільтра для фарбування:
- гарна пилоємність – 2.2 кг/м2;
- витримує температуру до 100°C;
- показник вологостійкості – 100%;
- коефіцієнт ефективності – 98%.
