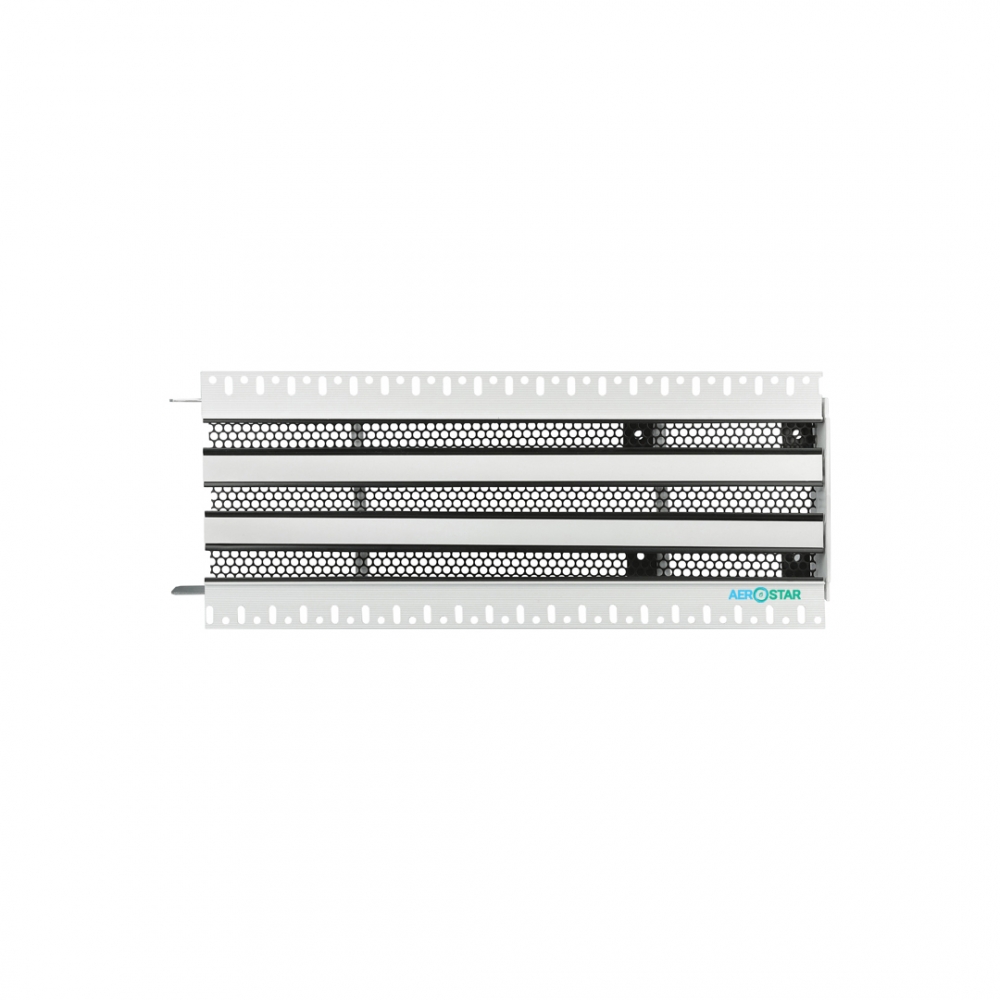

Щілинний Дифузор SDH+P-3-1

Призначення

Дифузори прихованого монтажу застосовуються на об'єктах з підвищеними естетичними вимогами, але зі збереженням технічних параметрів. Використовуються в припливно-витяжній вентиляції та в будь-яких системах кондиціювання повітря. Призначені для встановлення у стінах або гіпсокартонних стелях, забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та витяжки повітря.

Конструкція та матеріали

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, залежно від моделі, може варіюватися від 1 до 6. Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні.

SDH+Р - Щилинний дифузор з перфорацією всередині кожної щілини. Виконує як технічну функцію – рівномірне розподілення повітря по всій довжині щілини, так і декоративну – приховує від повного перегляду за щілинний простір.

Можливе з'єднання кількох елементів, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини та форми (стикувальні пластини поставляються в комплекті).

Під час виготовлення Дифузорів використовується захисне декоративне покриття — порошкове фарбування. Стандартний колір забарвлення – білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу та ламелів у різні кольори відповідно до палітри RAL.

Виготовлення

Дифузори даної серії включають вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 2000 мм.

Розмір H фіксований.

SDH+P-1 – h=50 мм – Дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.

Приклад замовлення та монтаж

 SDH+P-1-2 ( RAL-9016/9005/perf 9005) L=500  – з першою щілиною , 2 - з двома бічними фланцями (закриті краї). Застосовуються для елементів до 2 метрів. Колір рамки – білий, ламелі – чорний, перфорація – чорна.

SDH+P -2-1 ( RAL-9016/9016/ perf 9005) L=1000 – з двома щілинами, одна - одна сторона заглушена, друга відкрита (у комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів понад 2 метри. Колір рамки – білий, ламелі – білий, перфорація – чорна.

SDH+P -3-0 ( RAL-9016/9005/ perf 9005) L=1500 – з трьома щілинами, 0 - без бічних фланців (використовується як середній елемент при монтажі кількох щілинних Дифузорів в одну лінію).Застосовуються для елементів понад 4 метри. Колір рамки – білий, ламелі – чорний, перфорація – чорна.

Комплектація

- можливе постачання з Пленум-слот, виготовленого з оцинкованої сталі.

Схема для замовлення щілинних дифузорів
