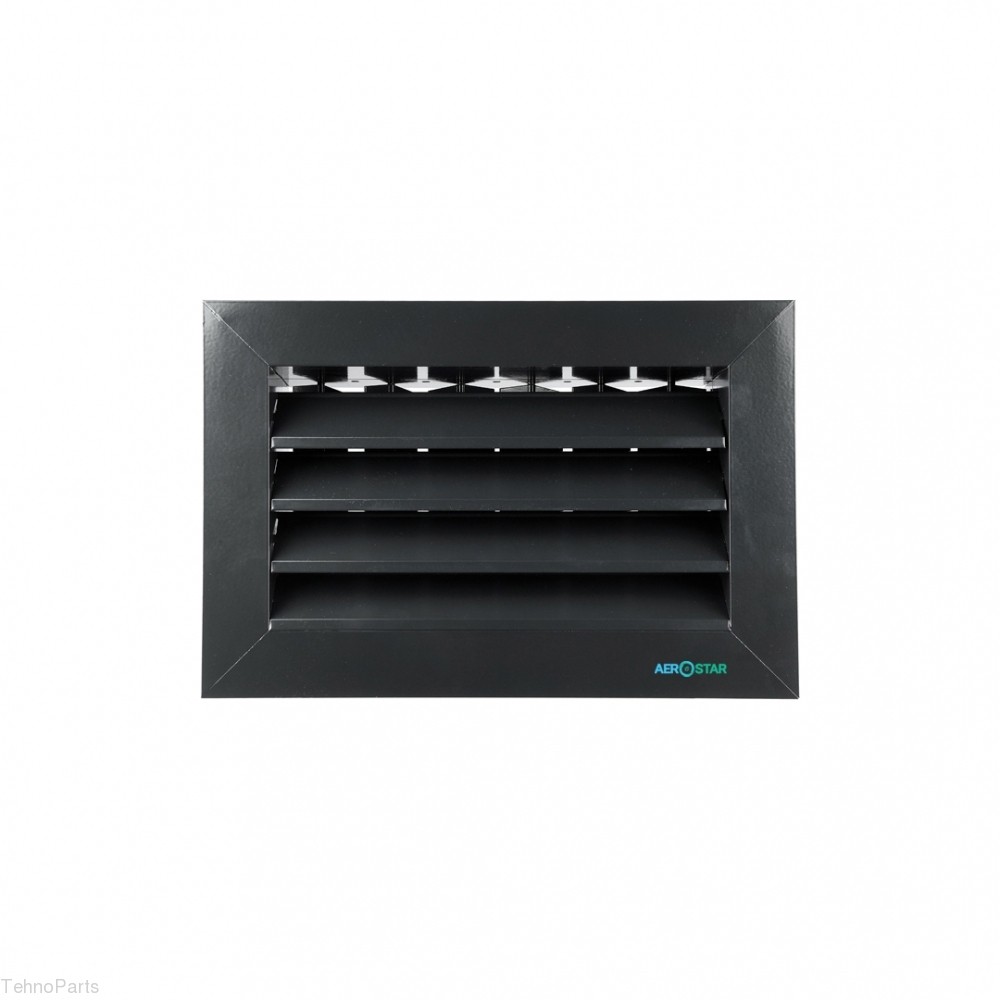

Решітка зовнішня Н-2Р-35-75

Призначення

Цей тип решіток застосовується в припливно-витяжній вентиляції та системах кондиціювання повітря. Ґрати призначені для зовнішньої установки в повітропроводи або будівельні отвори приміщень різних типів та призначень.

Конструкція та матеріали

Виготовляються з алюмінієвих профілів у вигляді рамки та жорстко закріплених під кутом 45° горизонтально розташованих жалюзі першого ряду з кроком 35 мм. Другий ряд складається з регульованих вертикально встановлених рухомих пластин, змінюючи положення яких (кут нахилу підбирається індивідуально і регулюється незалежно один від одного), можна коригувати напрямок потоку повітря.

Установка решітки передбачає як стандартне кріплення за допомогою гвинтів у торець будівельного отвору (плюсом є скритність шурупів), так і за допомогою гвинтового з'єднання через монтажні отвори потай на лицьовому фланці. Як захисно-декоративне покриття застосовується термостійка порошкова фарба, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення – білий, але за бажанням клієнта можливе фарбування в інший колір за каталогом RAL.

Виготовлення

За посадковими розмірами LxHз кроком 5мм.

При розмірі L>500мм застосовується розділовий профіль.

Приклад замовлення та монтаж

Н-2Р-35-75 (RAL-9016) 400х300h  – без кріплення, кріпляться за допомогою гвинтів у торець будівельного отвору, колір білий.

Н-2Р-35-75* (RAL-9016) 400х300h  – кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий .

Комплектація

- можливе постачання з адаптером для приєднання до повітропроводу

- можливе постачання з демпфером ручного або механічного регулювання (+DR або +DM)
