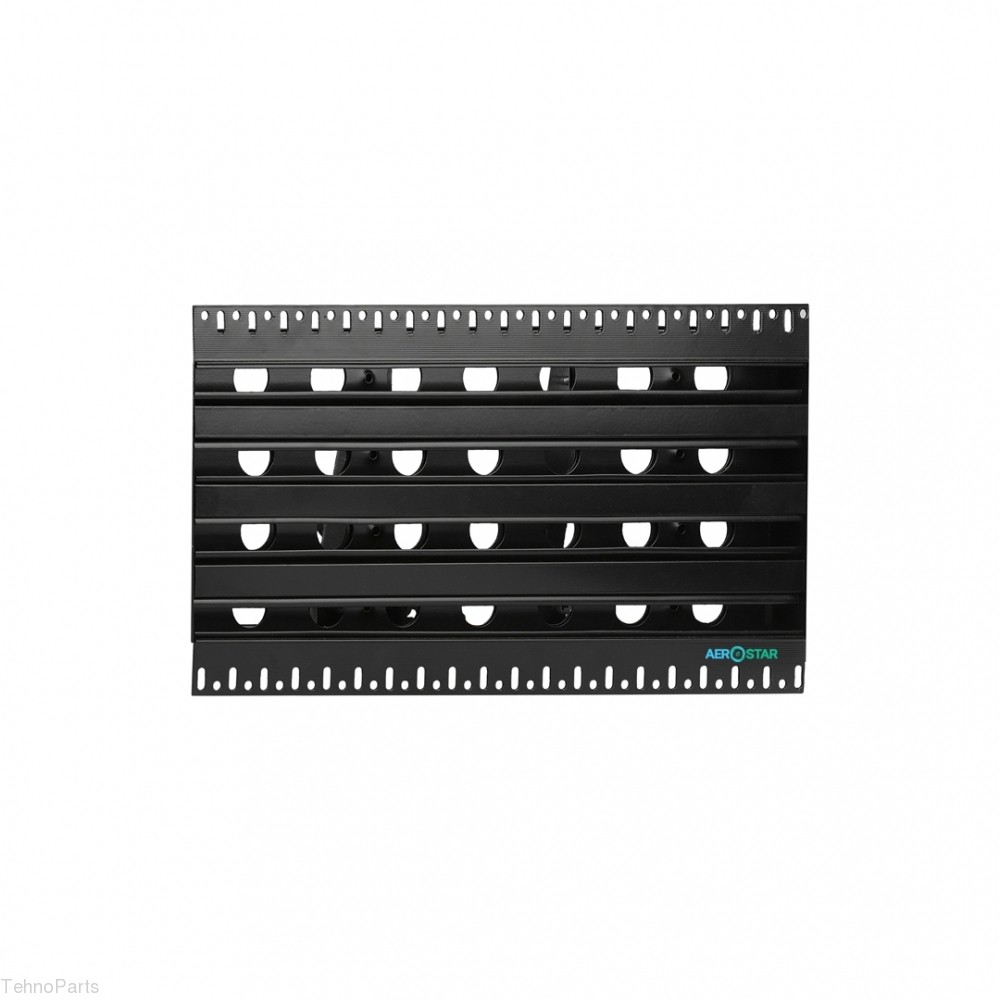

Щілинний Дифузор SDH+D-4-2

Призначення

Дифузори прихованого монтажу застосовуються на об'єктах з підвищеними естетичними вимогами, але зі збереженням технічних параметрів. Використовуються в припливно-витяжній вентиляції та в будь-яких системах кондиціювання повітря. Призначені для встановлення у стінах або гіпсокартонних стелях, забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та витяжки повітря.

Конструкція та матеріали

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, залежно від моделі, може варіюватися від 1 до 6. Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні.

SDH+D  – Щилинний Дифузор з демпфером (регулятор витрати повітря), який складається з двох плоских пластин з оцинкованої сталі, розміщених усередині щілин. Прохідний переріз може перекриватися відносно один одного за рахунок рухливості однієї пластини.

Рамка такого Дифузора має ребра та отвори для кращої стикування шпаклювального матеріалу з гіпсокартоном. Внутрішня планка, яка використовується для поділу щілин (2-х щілинні та більше) не шпаклюється, тому колір Дифузора потрібно підбирати під колір стелі або стіни, залежно від місця його встановлення.

Можливе з'єднання кількох елементів, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини та форми (стикувальні пластини поставляються в комплекті).

Під час виготовлення Дифузорів використовується захисне декоративне покриття — порошкове фарбування. Стандартний колір забарвлення – білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу та ламелей у різні кольори відповідно до палітри RAL.

Виготовлення

Дифузори даної серії включають вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 2000 мм.

SDH+D-1 – h=50 мм – Дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.

Після встановлення Дифузора, конструкція по краю обробляється гіпсовою шпаклівкою та чистовою обробкою. У закінченому вигляді видно тільки щілини і між щілинними перегородками.

Приклад замовлення та монтаж

SDH+D-1-2 (RAL-9016/9005/< /strong>demp 9005) L=500 – з 1-ю щілиною, 2 - з 2-ма бічними фланцями (закриті краї). Застосовуються для елементів до 2 метрів. Колір рамки – білий, ламелі – чорний, демпфер – чорний.
