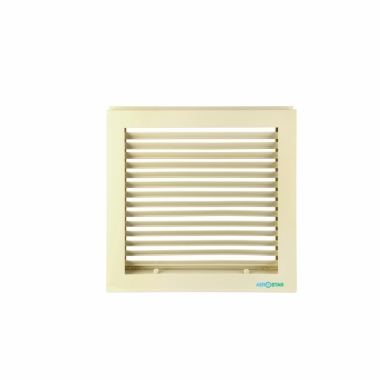

Решітка димовидалення ДУ-1-30-30

Призначення

Цей тип решіток застосовується в системах димовидалення та припливно-витяжної вентиляції. Призначений для монтажу на клапан димовидалення або будівельних отворів приміщень різних типів та призначень. Використовується як «накладна» і відступає від стіни на 35мм. Жорстко закріплені жалюзі надають решітці міцності та приємного естетичного вигляду.

Конструкція та матеріали

Решітки димовидалення, однорядні, нерегульовані з одним рядом нерухомих пластин, закріплених під кутом 45°. Складається їх двох знімно-роз'ємних рамок:

рамка 1 – кріпиться до стіни, інших будівельних конструкцій або клапана димовидалення за допомогою гвинтового з'єднання;< /p>

рамка 2 –встановлюється на штифтові роз'єми рамки 1.

Виготовляються з високоякісних алюмінієвих профілів, які покриваються порошковою фарбою, що дозволяє забезпечити надійний захист від негативних факторів зовнішнього середовища та запобігає передчасному зносу продукту. Стандартний колір забарвлення – білий, але за бажанням Клієнта можливе фарбування в інший колір за каталогом RAL.

Виготовлення

За посадковими розмірами LxH з кроком 5мм.

Приклад замовлення та монтаж

ДУ-1-30-30* (RAL-9016) 600х500h – кріплення за допомогою гвинтового з'єднання рамки 1 (монтажні отвори розташовані на рамці 1 решітки), колір білий.
