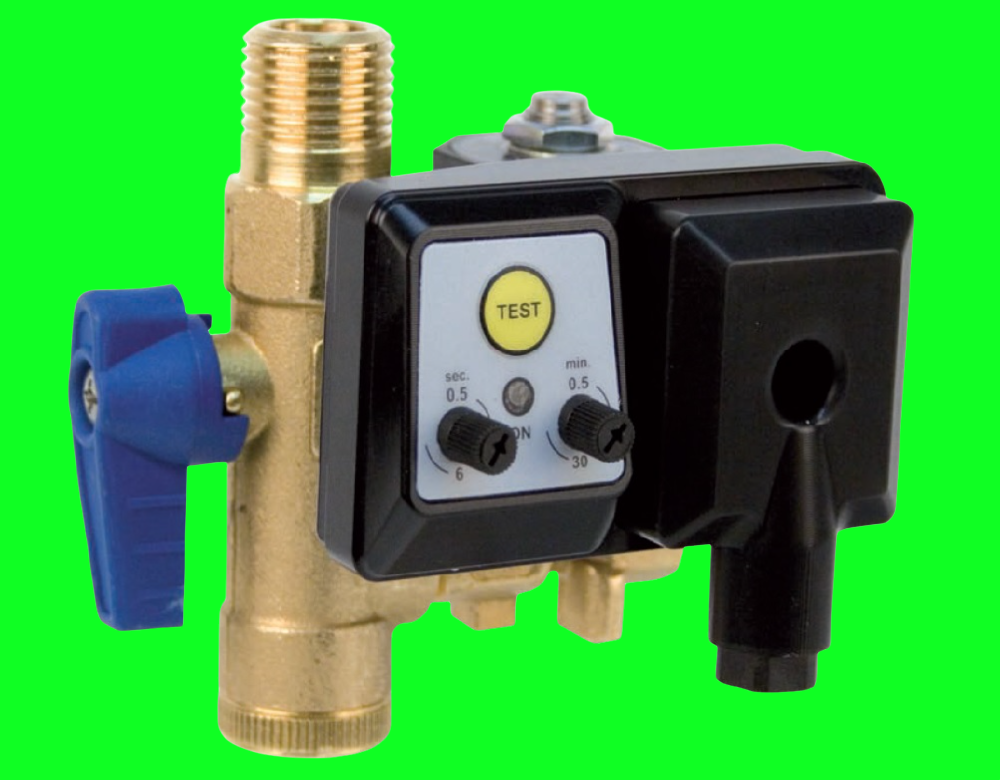

Конденсатоотводчик таймерный TD16M/TD16S
Конденсатоотводчик таймерный TD16M/TD16S
Контролируемый таймером конденсатоотводчик TD16M/TD16S был разработан для надежного слива конденсата или другой жидкости из системы сжатого воздуха. Данные устройства предназначены для очистки сжатого воздуха от примесей влаги и масла, а также имеют два режима настройки: время вывода конденсата и периодичность открытия клапана, которые оператор может изменять самостоятельно. Это позволяет приспособиться под условия внешней среды оборудования.

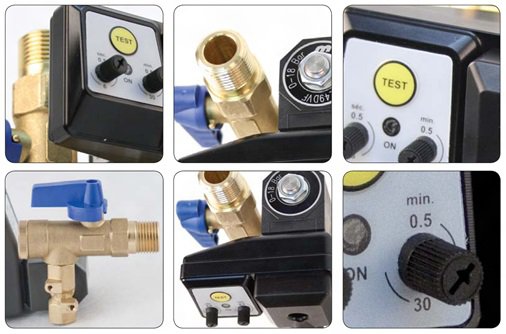

Интервалы слива могут быть установлены с помощью двух ручек регулировки.

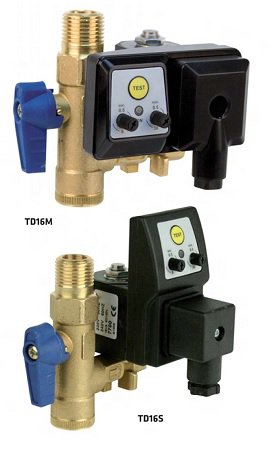

Модель TD16M/TD16S доступен в нескольких версиях в зависимости от рабочего давления. Может быть использован на множестве устройств.
Преимущества работы TD16M/TD16S конденсатоотводчика
- простота настройки режима продолжительности сброса;
- отсутствие подвижных компонентов;
- легкость настройки периодичности открывания;
- наличие кнопки принудительного запуска;
- прочность и высокая устойчивость к факторам внешнего воздействия;
- наличие светодиодов для отображения режима работы.

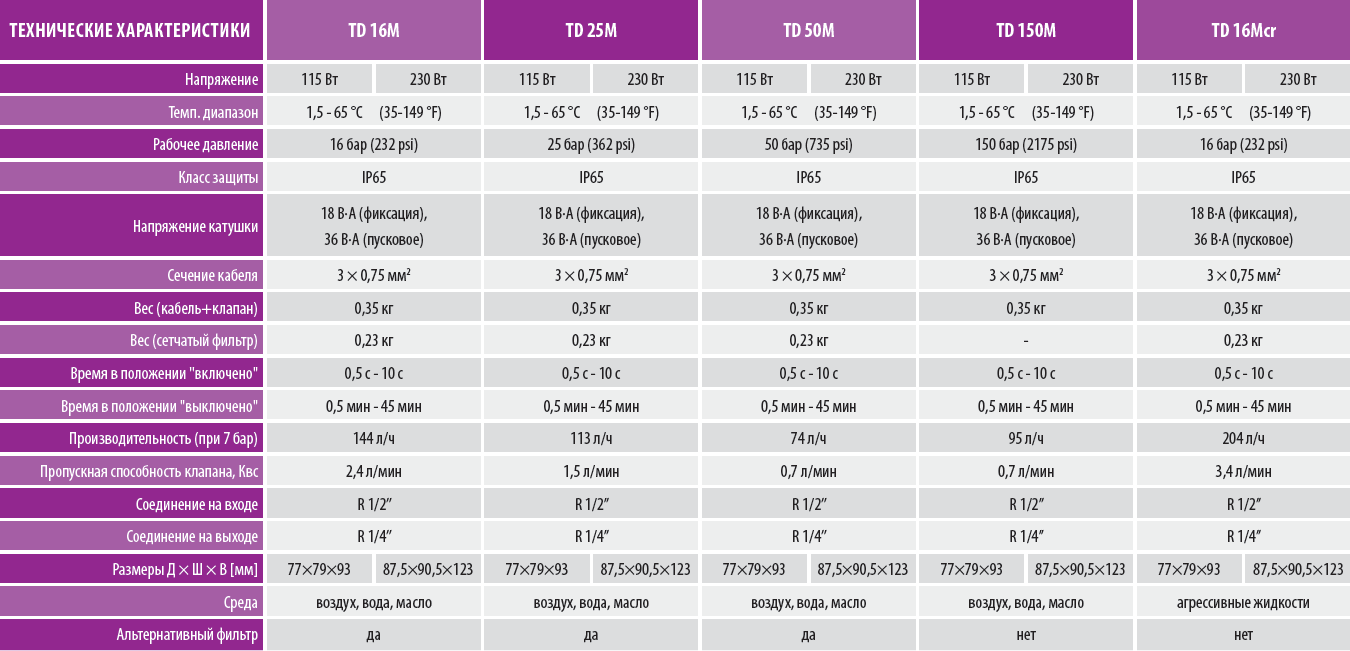

Технические параметры конденсатоотводчика TD16M/TD16S
Рабочее давление: 16, 25, 150 bar
Слив конденсата: до 95 л/ч
Присоединение: 1/2"
TD электронные таймерные конденсатоотводчики производят сброс конденсата или других неагресcивных жидкостей из систем сжатого воздуха(1). Интервалы сброса управляются двумя регуляторами. TD конденсатоотводчик представлен различными типами в зависимоcти от рабочего давления и рабочей среды. TD имеет широкое применение.
Таймерные конденсатоотводчики
Таймерные конденсатоотводчики отводят конденсат с программируеммым интервалом; продолжительность сброса также программируется. Требуют наличия электропитания. При использовании таймерных конденсатоотводчиков возможны потери сжатого воздуха, которые часто можно минимизировать правильным подбором программируемых параметров. Из автоматических систем отвода конденсата, таймерные конденсатоотводчики - самые надежные.
Пропускная способность по компрессору: до 150 м3/мин
Рабочее давление: версии на 16, 100, 250 и 350 бар
Конденсатоотводчик таймерный для систем сжатого воздуха
Компрессорный конденсат, то есть вода с содержащимися в ней твердыми частицами и, в большиснтве случаев, компрессорным маслом, самым пагубным образом влияет на состояние пневматических трубопроводов, компрессорного и производственного оборудования, а иногда и на качество конечной продукции. Конденсат накапливается в трубопроводах, воздушных ресиверах, фильтрах сжатого воздуха, демистерах фреоновых осушителей и в других точках пневматической системы.
Для вывода из сети сжатого воздуха конденсата существуют как ручные приспособления (обычные шаровые вентили), так и автоматические конденсатоотводчики. Последние по принципу работы подразделяются на чледующие основные типы:
- поплавковые, в которых уровень конденсата толкает вверх поплавок, который через рычаг открывает сливное отверстие
- электронные с контролем уровня, где электромагнитный сливной клапан открывается при росте уровня конденсата
- таймерные, где реле времени периодически и на определенное время открывает электромагнитный сливной клапан. Таймерные конденсатоотводчики, благодаря самому принципу своей работы и простоте конструкции, отличаются самой высокой надежностью работы из всех автоматических систем отвода конденсата, включая поплавковые и электронные с контролем уровня.
Предлагаемый нами конденсатоотводчик фирмы Omega Air (Словения) относится к классу таймерных устройств отвода конденсата. таймерных устройств отвода конденсата, регуляторами выставляется не продолжительность сеанса сброса конденсата и интервал между сеансами, а рабочее давление в системе и объемный расход сжатого воздуха. Эти параметры, от которых в значительной степени и зависит количество выделяющегося конденсата, уже переводятся таймером во временные интервалы - открытия клапана и промежутка между открытиями.
